一種油品開口閃點測試裝置
油品閃點作為閃燃狀態形成的最低溫度，是目前衡量判定液體油品火災隱患的核心指標，對于現階段液體油品的日常存儲、運輸以
及使用有著極大的裨益，增強火災防范舉措制定與實施的針對性與有效性。為此，需從多個角度出發，進行油品開口閃點測試裝置的研
發與設計，通過硬件升級、軟件優化等手段，實現油品開口閃點測試方案的精準性與安全性。
1、油品開口閃點測試裝置設計方案
油品開口閃點測試裝置的設計，主要涵蓋硬件設計與軟件設計兩個維度，通過硬件體系、軟件體系的針對性構建，形成完善的開口
閃點測試機制，有效滿足現階段的開口閃點測試要求。
1.1 開口閃點測試裝置硬件構成
現階段油品開口閃點測試主要通過克利夫蘭閃點測試儀進行，這種測試在一定程度上滿足了開口閃點測試的基本要求，實現閃點溫
度數據的有效呈現。但是這種開口閃點測試方式測試誤差較大，對于后續閃點數據的獲取、應用產生消極影響。為改善這種局面，技術
人員可以依托現有的克利夫蘭閃點測試儀，通過傳感器、數據采集卡等硬件的增加，逐步形成閃點測試平臺，在閃點測試平臺下，電子

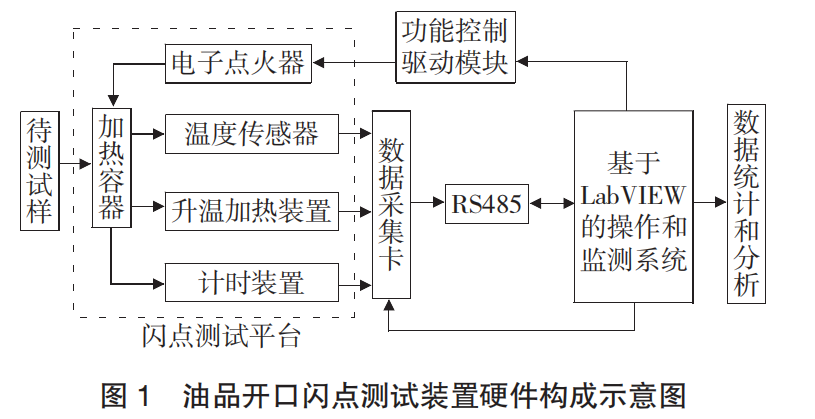

點火器、溫度傳感器、升溫加熱裝置以及計時裝置有效聯動，實現開口閃點測試硬件運行能力的穩步提升，其具體構成如圖 1 所示：
油品開口閃點測試裝置硬件構成中，技術人員需要在完成技術思路后，認真做好硬件模塊的選型等工作，以確保油品開口閃點測試過程
中，硬件設備功能的充分實現。以數據采集卡為例，作為油品開口閃點測試數據的匯總、分析模塊，在選型環節使用 RS-485 轉接口，
實現與軟件系統的有效交互，確保油品開口閃點測試數據的準確獲取、高效傳輸，為后續開口閃點測試軟件系統的應用提供技術支撐。
2、開口閃點測試裝置軟件構成
開口閃點測試裝置軟件系統設計環節，技術人員需要從可操性、實用性的角度出發，有針對性地做好閃點測試等方面的工作。在這
一思路的指導下，技術人員可以將 LabVIEW 納入到軟件系統設計研發之中，依托其圖形化編輯能力，確保油品開口閃點測試模塊與計
算模塊的有效結合，強化開口閃點測試數據處理的精準性，最大程度地控制開口閃點測試誤差，為開口閃點數據的獲取、應用提供有效
的數據支持。具體來看，在整個軟件系統之中，使用 RS485端口，實現數據的有效聯動，避免數據的丟失。對于開口閃點測試裝置的溫
度采集模塊，主要通過 Mod-busRTU 協議進行編碼處理，以增強數據的針對性處理。考慮到油品開口閃點測試裝置的控制要求，可以
在系統內增加巡檢模塊，借助數學模型對可能引發燃燒的閃點溫度進行計算，并以 500 ms 作為間隔，進行閃點溫度的獲取，并設立警
報數值，當巡檢溫度超過警報數據數值時，通過 I/0 模塊，進行閃點溫度的反饋，幫助用戶及時掌握閃點溫度，增強了應對舉措的實用
性與可操作性。

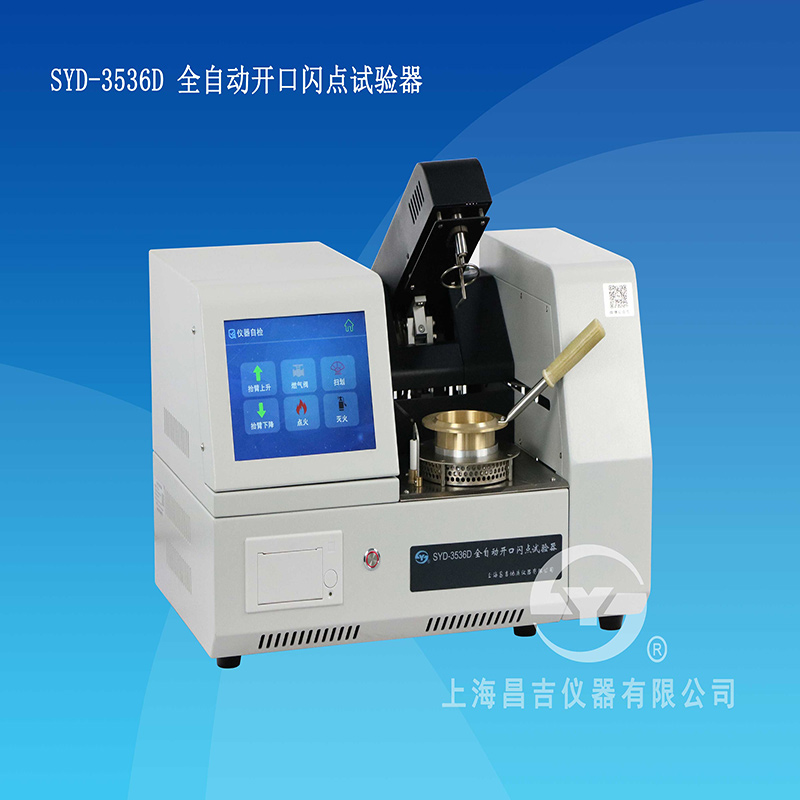

主要技術參數及指標
1、工作電源：AC（220±5%）V 50Hz；
2、整機功耗：≤750W；
3、溫度測量：量程：室溫～400℃；分辨率0.1℃；
4、升溫速度： ⑴加熱初期（14～17）℃/min；⑵達預設閃點前20℃后為（5～6）℃/min；
5、點火方式： 有源燃?xì)怆娮狱c(diǎn)燃，明火；
6、滅火裝置：⑴燃點出現后，自動滅火、歸位 ⑵也可以手動按鍵滅火；
7、數據傳輸方式：藍牙傳輸。
