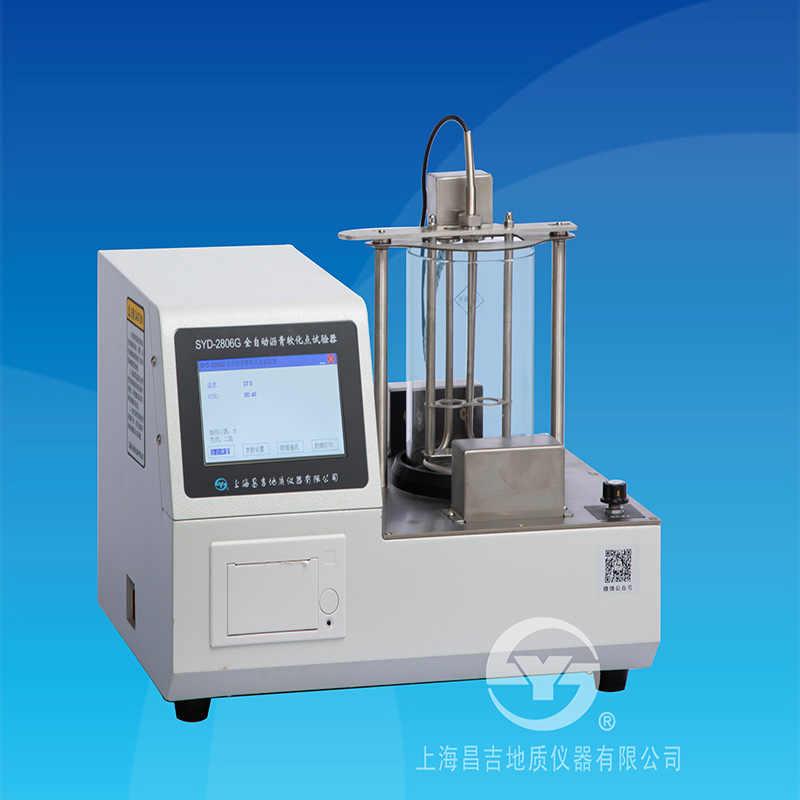

上海昌吉SYD-2806G型全自動瀝青軟化點試驗器
上海昌吉SYD-2806G型全自動瀝青軟化點試驗器
儀器使用說明
（一）測試前的準備
1、使用本儀器前應仔細閱讀使用說明書。
2、仔細閱讀中華人民共和國行業(yè)標準 T 0606《瀝青軟化點試驗（環(huán)球法）》、或中華人民共和國行業(yè)標準 GB/T 4507《石油瀝青軟化點測定法》，了解并熟悉標準所闡述的試驗方法、試驗步驟和試驗要求。
3、按標準所規(guī)定的要求，準備好試驗用的各種試驗器具、材料等。
4、檢查本儀器的工作狀態(tài)，使其符合說明書所規(guī)定的工作環(huán)境和工作條件。
5、檢查本儀器的外殼，必須處于良好的接地狀態(tài)。
試樣的制備
1、選擇符合條件的試驗浴液體和起始溫度。
2、隔離劑配制：以重量計，兩份甘油和一份滑石粉調(diào)制而成，此隔離劑適合 30℃～157℃的瀝青材料。并將配制好的隔離劑均勻涂抹在支撐板上。
3、樣品的加熱時間在不影響樣品性質(zhì)和在保證樣品充分流動的基礎(chǔ)上盡量短。石油瀝青、改性瀝青、天然瀝青以及乳化瀝青殘留物加熱溫度不應該超過預計瀝青軟化點 110℃。煤焦油瀝青樣品加熱溫度不應超過預計軟化點 55℃。
4、若估計軟化點在120℃～157℃之間，應將黃銅環(huán)與支撐板預熱至80℃～100℃，然后將黃銅環(huán)放到涂有隔離劑的支撐板上。否則會出現(xiàn)瀝青試樣從黃銅環(huán)中完全脫落的現(xiàn)象。
5、向每個銅環(huán)中倒入略過量的瀝青試樣，讓試件在室溫下至少冷卻 30min。對于在室溫下較軟的樣品，應將試件在低于預計軟化點 10℃以上的環(huán)境中冷卻 30min。從開始倒試樣時起至完成實驗的時間不得超過 240min。
6、當試樣冷卻后，用稍加熱的小刀或刮刀干凈地刮去上表面多余的瀝青，使得每一個圓片飽滿且和銅環(huán)的頂部齊平
注意事項
1）串口線連接計算機串口和儀器串口后，再打開計算機和儀器工作電源。
2）試驗完成后，立刻通過儀器觸摸液晶屏主界面上的數(shù)據(jù)通訊將試驗數(shù)據(jù)傳輸至上位機保存，儀器電源斷開或再次開始試驗，將導致當前試驗過程數(shù)據(jù)丟失。
3）試驗數(shù)據(jù)傳輸成功后，上位機軟件自動關(guān)閉串口，如需再次傳輸試驗數(shù)據(jù)，需再次點擊上位機軟件界面左下方的“打開串口”。
4）試驗數(shù)據(jù)傳輸成功后，如需舍棄本次試驗數(shù)據(jù)，可點擊上位機軟件界面左下方的“清零”，上位機軟件將自動清除本次接收到的試驗數(shù)據(jù)信息并關(guān)閉串口。
維護和保養(yǎng)
1、儀器切勿在無水的情況下干試，以免造成加熱裝置器件的損壞。
2、在恒溫水浴玻璃缸內(nèi)按要求注入相應的液體至深度標記。
3、為得到準確的測試結(jié)果，儀器應在（15～35）℃且相對穩(wěn)定，無明顯空氣對流的環(huán)境條件下使用。
4、儀器在試驗過程中，攪拌子的轉(zhuǎn)速應調(diào)到合適的位置上，開始加熱時，攪拌子的轉(zhuǎn)速可以快一些，當水溫接近軟化點時（這時被測瀝青試樣開始向下鼓出），攪拌子的轉(zhuǎn)速要調(diào)到很慢，甚至停止轉(zhuǎn)動，這樣可保證測試結(jié)果的準確。
5、實驗完畢后須用煤油或三氯乙烯將包裹在定位器上的瀝青或者樹脂清理干凈，千萬不可用力扒拉定位器上三根指針的部位，確保三根定位針夾角保持 120°，定位針不得彎曲并在同意水平面上；若長時間不用請抹上防銹油；
6、鋼球?qū)嶒炌戤吳逑锤蓛艉螅貏e注意要保持干燥或者放入煤油中保存。
7、儀器出廠時，溫度傳感器與主機是一一對應的，不能搞錯，否則將嚴重影響測試結(jié)果的準確性，甚至不能正常工作。
掃一掃進入手機官網(wǎng)
掃一掃關(guān)注我們
