一、型式評價的依據
目前尚無國家級氧彈熱量計型式評價大綱，其型式評價是由各省型式評價機構結合當?shù)厍闆r制定型式評價大綱而開展相關檢測活動。 由于各地氧彈熱量計研發制造實力與型式評價機構檢測水平的不同，氧彈熱量計評價體系存在差異，因此全國各地的氧彈熱量計質量良莠不齊，嚴重影響行業整體發展。型式評價大綱的編寫過程較為嚴謹 ，應以JJF1015-2014《計量器具型式評價大綱通用規范》為指導性技術規范，依照J(rèn)JF1016-2014《計量器具型式評價大綱編寫導則》基本原則進行大綱編寫。 技術指標與試驗項目參照J(rèn)JG672-2001《氧彈熱量計檢定規程》、GB/T30991-2014《智能氧彈式熱量計通用技術條件》并結合具體實際而制定。
二、資料審查
在資料審查過程中應注意以下問題：
1.設計資料不全
部分生產企業為了產品技術資料的保密，在提供產品設計資料時，對關鍵圖紙、零部件信息進行了刪改。因此，在審查技術資料時應對照樣機進行逐一核查，確保技術資料信息準確、內容完整。其次，型式評價機構應制定嚴格的技術資料保密制度，必要時與生產企業簽訂技術資料保密協議，確保生產廠家技術資料不發生泄露。
2.缺乏軟件測評報告
氧彈熱量計的機械結構、硬件電路大多趨同，而核心技術集中在儀器軟件。 測試流程的優化、時間的精簡、結果的修正、數據的保存、防欺騙性功能的實現都與儀器軟件密切相關。因此建議把氧彈熱量計軟件的測評納入儀器型式評價體系，軟件測評機構應依據JJF1182-2007《計量器具軟件測評指南》對氧彈熱量計軟件進行相關項目測試，并出具軟件測評報告。
三、計量性能
氧彈熱量計的計量性能主要為熱容量重復性、工作范圍、測熱誤差3項參數。 關于上述3個參數的評價存在一些爭議，筆者結合實踐情況對此分析如下：

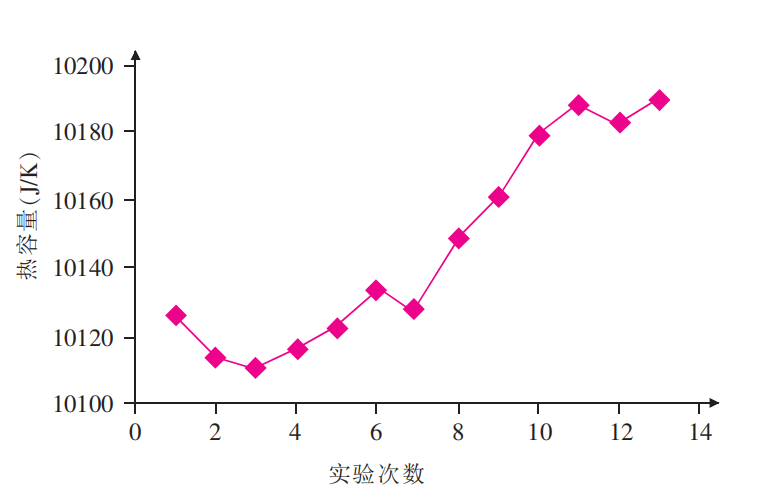

圖1 熱容量隨實驗次數增加變化趨勢圖
1.熱容量重復性
關于熱容量重復性評判標準存在一定的差異。在JJG672-2001中，其評判標準：5次熱容量測試結果（熱容量為10000JK-1左右的儀器） 的極差不超過40JK-1。極差法評判重復性適用于測量次數較少的周期檢定， 在整機型式評價體系中此方式缺乏嚴謹性與科學性， 建議不采納。在GB/T30991-2014中其評判標準 ：6次熱容量測 試結果的相對標準偏差不超過0.20%，如表1所示。從儀器結構與日常測試經驗分析，部分無恒溫單元的氧彈熱量計， 采用大水量維持量熱系統的水溫，隨著實驗次數的增加， 儀器的整體水溫會逐漸升高，與環境的溫差越來越大，造成連續多次實驗后，熱容量重復性明顯變差，如圖1所示。為此筆者采用F檢驗法來討論熱容量的重復性。假設采用熱容量為10000JK-1 氧彈熱量計進行兩組熱容量實驗，其中一組實驗數據的方差記為S2，另外一組實驗數據的方差記為σ2（S2>σ2）。 由F檢驗法知：F=S2/σ2，如F≤F1-α（ν1，ν2），則兩組數據不存在顯著差異。α為顯著水平，取值為0.05；ν1為S的自由度，取n-1；ν2為σ的自由度，取+∞。 查表知F0.95（5，+∞），為2.10。 對GB/T30991-2014的評判方式進行推算：由于相對標準偏差臨界值為0.20%， 則標準差臨界值S為20JK-1。由F=S2/σ2 可知，2.10=202/σ2，則σ為13.8JK-1，則其變異系數為0.14%。 根據前述，GB/T30991-2014中，以儀器熱容量重復性變異系數不超過0.14%為宜。 由于日常試驗中只是有限次測定，實際檢驗的是重復性相對標準偏差。 其檢驗方法是：在規定的試驗室條件下使用苯甲酸測定儀器的熱容量，在重復條件下連續進行10個有效試樣試驗，相對標準偏差不超過0.15%，則判定熱容量重復性合格；否則，則判定為不合格。此方式更符合檢驗儀器連續多次實驗的熱容量重復性情況。

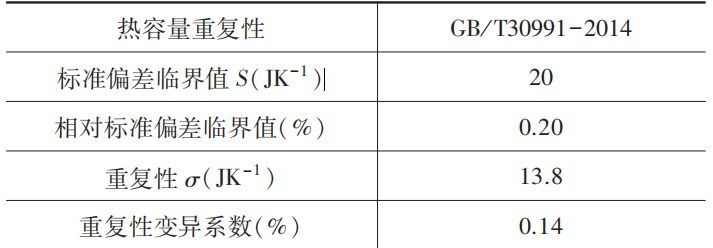

表1 熱容量重復性標準要求與推算
2.工作范圍
氧彈熱量計常用工作范圍為：J。因此在無標注時，一般采用0.7g標準物質苯甲酸和1.3g標準物質苯甲酸進行發熱量測試。 如有標注，則標稱范圍應涵蓋常用工作范圍，并依據標稱范圍折算為標準物質苯甲酸對應重量進行發熱量測試。其測試結果須滿足測熱誤差的相關要求。
3.測熱誤差
依據JJG672-2001和GB/T30991-2014，對苯甲酸測熱誤差要求為：兩次測量值之差不能超過120Jg-1，兩次的平均值與標準值之差在Jg-1范圍內。對苯甲酸的測熱誤差評價，行業內爭議較少。 但是氧彈熱量計在實際使用中，主要是用來測試煤炭的發熱量。 由于煤炭燃燒特性與苯甲酸燃燒特性不一致，對少數根據被測物質燃燒特性進行發熱量預測的儀器而言，苯甲酸發熱量測試性能與煤炭發熱量測試性能并非一致，因此應增加標煤的測熱誤差。 采用干基高位發熱量分別為高中低的3種標煤進行雙樣測試。 兩次測量值（干基高位發熱量）之差不超120Jg-1，兩次的平均值在標煤用戶的不確定度范圍以內。采取苯甲酸和標煤來測試儀器的測熱誤差， 雖工作量有所增加，但是此方式能全面驗證儀器的計量性能。
四、小結與建議
本文就氧彈熱量計型式評價的依據、 資料審查、計量特性、通用技術條件等進行討論。 著重對熱容量重復性、工作范圍、測熱誤差、環境溫度適應性、儀器穩定性等進行分析與討論， 并提出相應技術要求，完善現有規程、標準不足之處，初步形成一個較完善的型式評價體系。由于目前尚無國家級氧彈型式評價大綱，各地型式評價的項目、指標存在差異，導致計量器具質量區域性差異較大， 建議盡快制定國家級型式評價大綱，統一與完善評價體系，有助提升產品品質，促進行業技術發展。
