瀝青是炮泥的重要組成成分,能增加炮泥的可塑性和碳含量,提高炮泥強(qiáng)度。因此,瀝青性能對(duì)炮泥的成泥和使用都有重要的影響。國(guó)內(nèi)外對(duì)以瀝青作結(jié)合劑的研究做了許多工作,如瀝青對(duì)鎂白云石碳材料強(qiáng)度的影響,瀝青過(guò)渡層對(duì)C-C復(fù)合材料力學(xué)性能的影響,瀝青加入量對(duì)炮泥性能影響等。但關(guān)于瀝青對(duì)炮泥性能影響的研究,尤其是瀝青軟化點(diǎn)對(duì)炮泥性能的影響很少涉及。因此,重點(diǎn)研究了瀝青軟化點(diǎn)對(duì)炮泥可塑性和強(qiáng)度的影響。

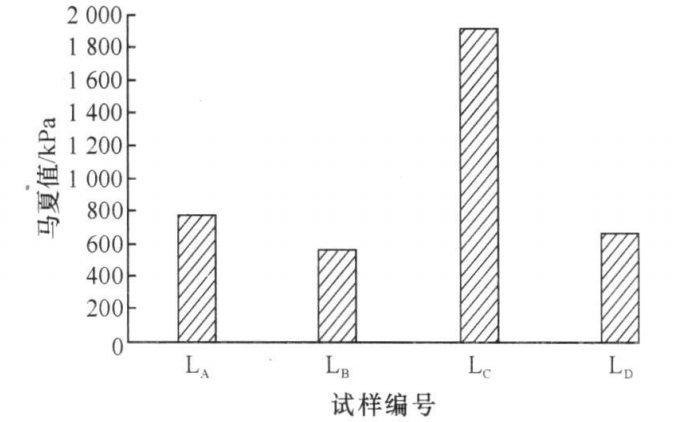

圖 1 加入不同軟化點(diǎn)瀝青的炮泥試樣的馬夏值
1結(jié)果與討論
1.1 瀝青軟化點(diǎn)與炮泥可塑性的關(guān)系
加入不同軟化點(diǎn)瀝青的炮泥試樣的馬夏值見(jiàn)圖1。從圖中可以看出:試樣LC的馬夏值最大,為1915kPa;試樣LB的馬夏值最小,為566kPa;試樣LA和LD的與LB的接近?？梢?jiàn),炮泥的可塑性與瀝青的軟化點(diǎn)之間沒(méi)有一定的相關(guān)性。瀝青分散于物料間,對(duì)物料起潤(rùn)滑作用,減小物料間相互移動(dòng)的摩擦力。而炮泥在現(xiàn)場(chǎng)使用時(shí),打炮機(jī)的溫度高于瀝青的軟化點(diǎn),使瀝青熔化并包裹物料,由瀝青的粘結(jié)力使物料結(jié)合起來(lái)而賦予炮泥很大的塑性。根據(jù)文獻(xiàn),瀝青對(duì)物料粘結(jié)性的作用取決于瀝青各組分的結(jié)構(gòu)性質(zhì)。所以,炮泥可塑性不隨瀝青軟化點(diǎn)的變化而呈現(xiàn)一定的規(guī)律性。
2 結(jié)論
(1)炮泥的可塑性不隨瀝青的軟化點(diǎn)增大而呈現(xiàn)一定規(guī)律性的變化 ,瀝青對(duì)炮泥可塑性的影響主要由瀝青的組成決定。
(2)200℃烘干后炮泥試樣的強(qiáng)度不隨瀝青軟化點(diǎn)變化而呈現(xiàn)規(guī)律性變化, 但1000、1450℃處理后炮泥試樣的強(qiáng)度隨瀝青軟化點(diǎn)升高而呈增大趨勢(shì) 。
(3)炮泥用瀝青的軟化點(diǎn)以120～160℃為宜。
掃一掃進(jìn)入手機(jī)官網(wǎng)
掃一掃關(guān)注我們
